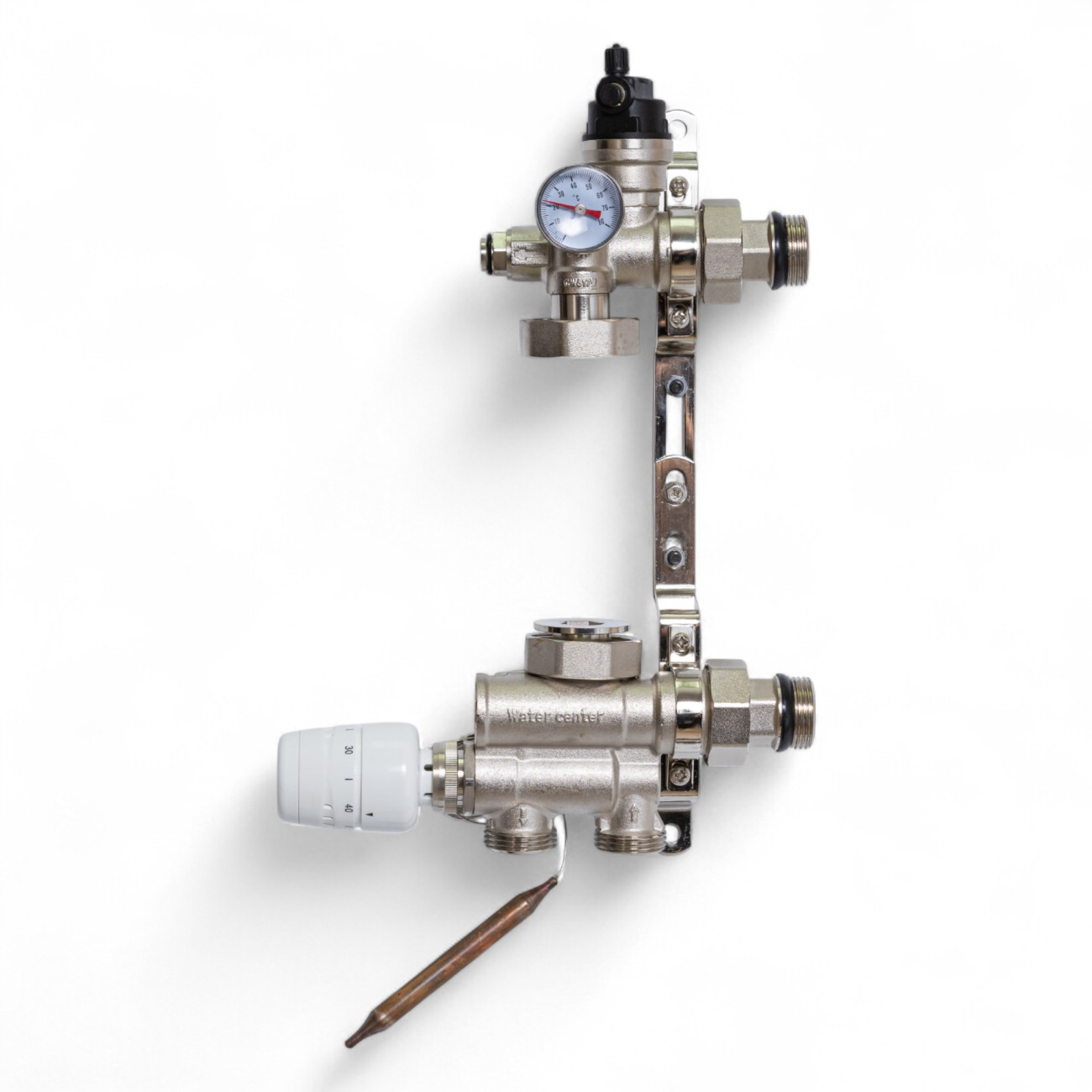

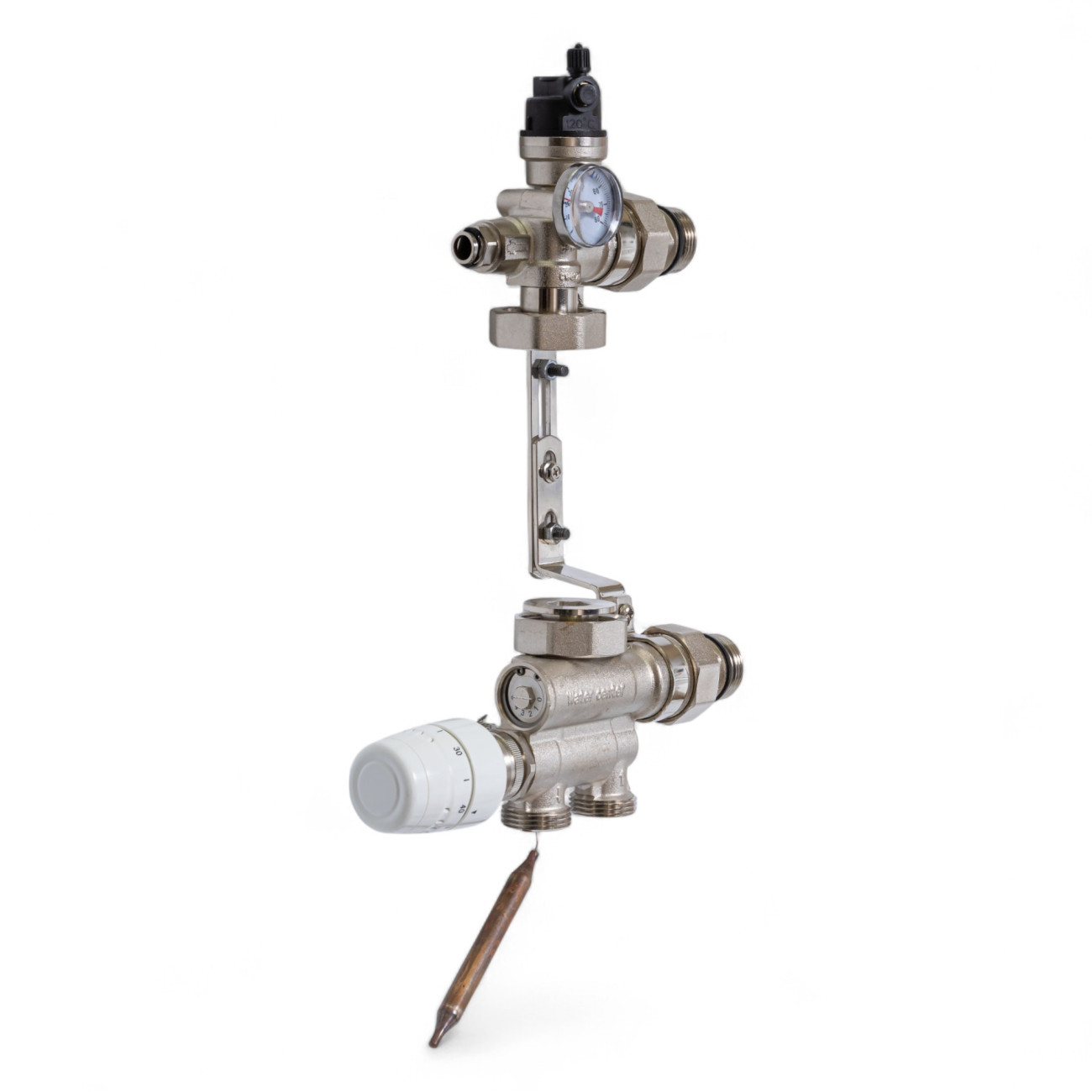

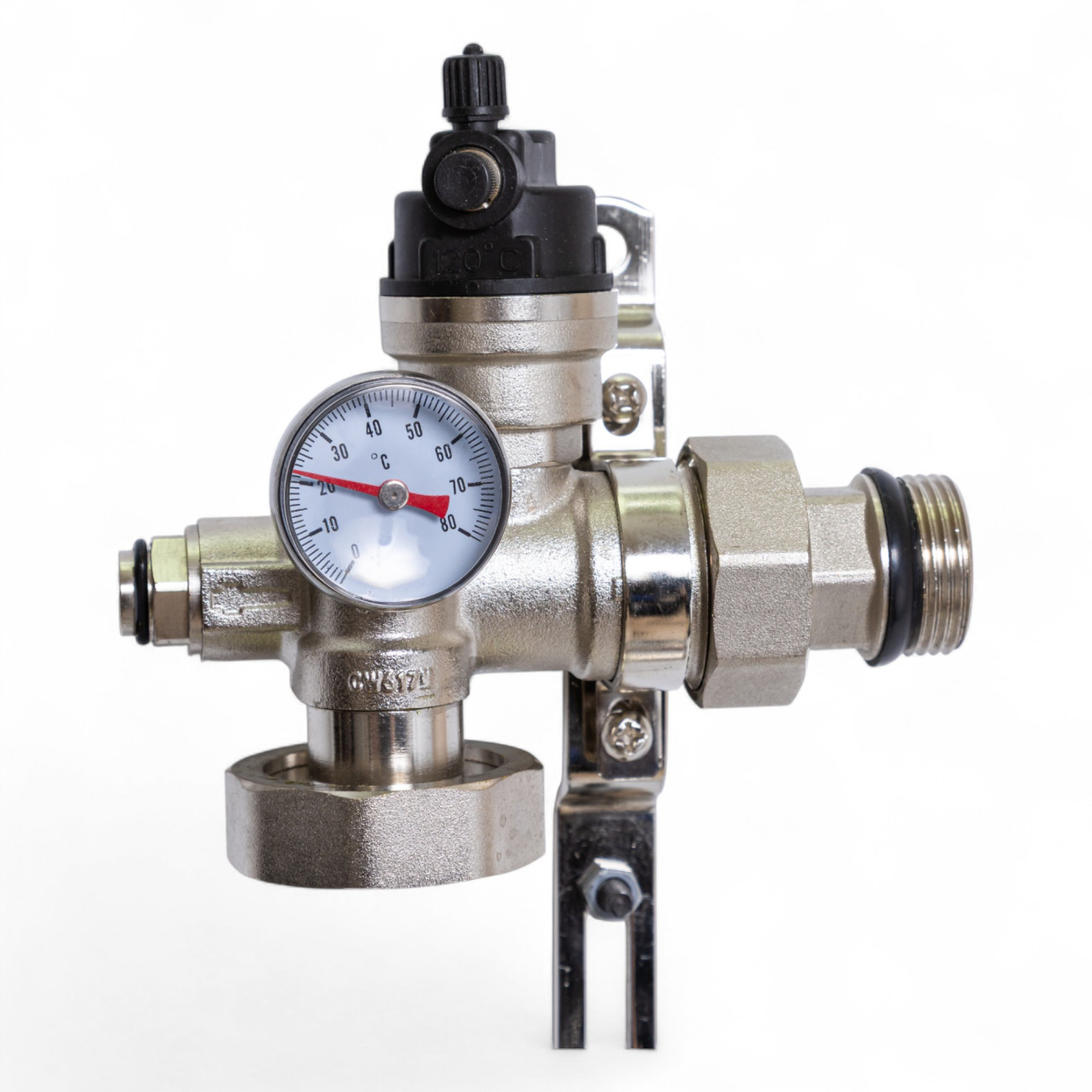

Змішувальний вузол Tervix Pro Line для теплої підлоги без насосу, з термоголовкою

Змішувальний вузол розроблений, як перемикач між системою опалення з боку джерела тепла і розподільчою гребінкою(колектором) для теплої підлоги. Він використовується дляпідготовки телоносія до заданної температури, який потім
подається в систему обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

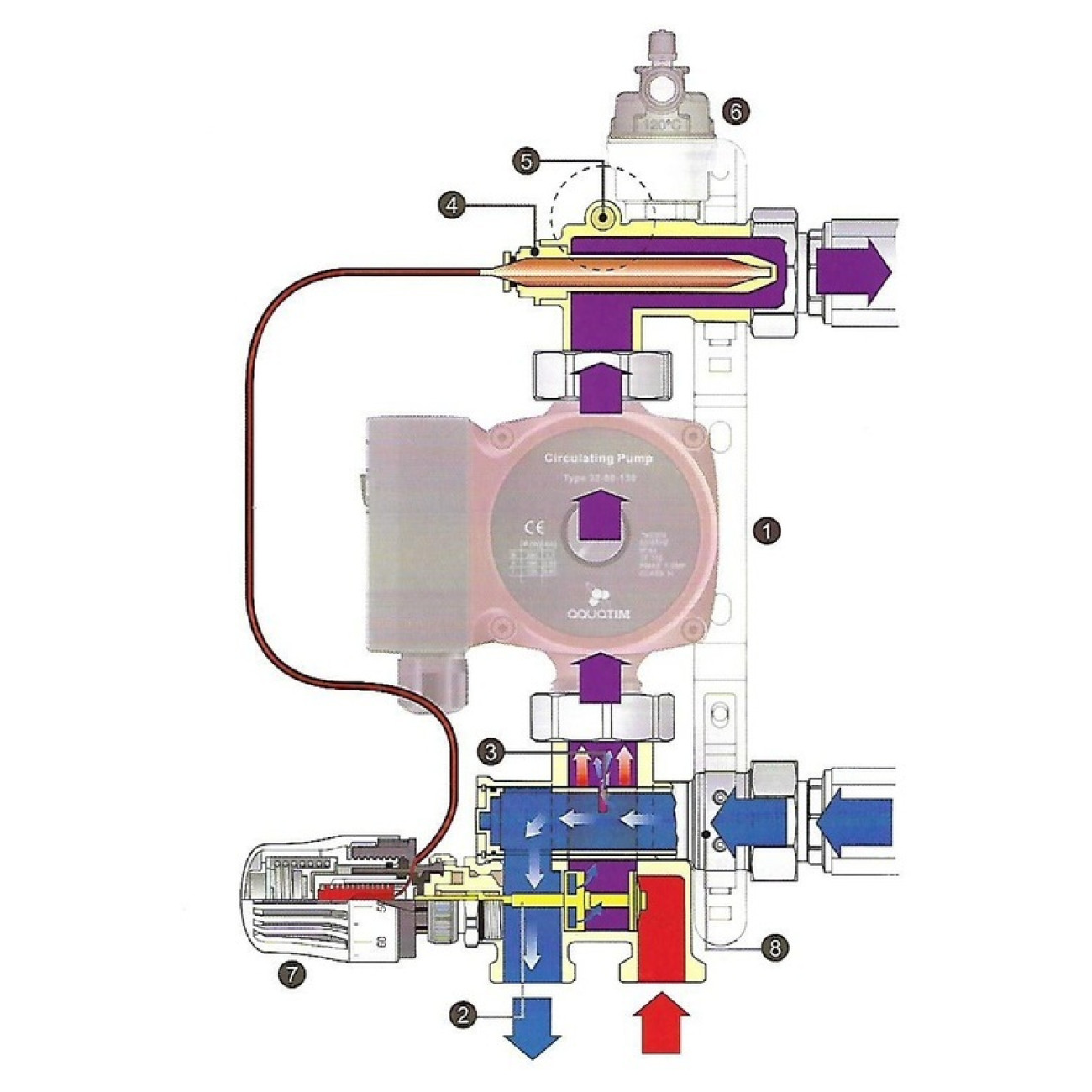

Теплоносій, що подається з джерела тепла, надходить на нижній з’єднувальний елемент (2) до якого під’єднана термоголовка (3), а виносний «балон» розміщується у гільзі у верхньому з’єднувальному елементі (1). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у нижньому з’єднувальному елементі (2). Температура на виході регулюється термологовкою (3). Також для візуального контролю температури теплоносія передбачений термометр (4). Далі теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку. Залишки теплоносія подаються на зворот до джерела тепла. Для розповітрення вузла передбачений розповітрювач (5). Для кріплення вузла до стіни в комплекті йде спеціальне кріплення (6).


1. Термометр
2. Термоголовка 20...60°С з виносним балоном

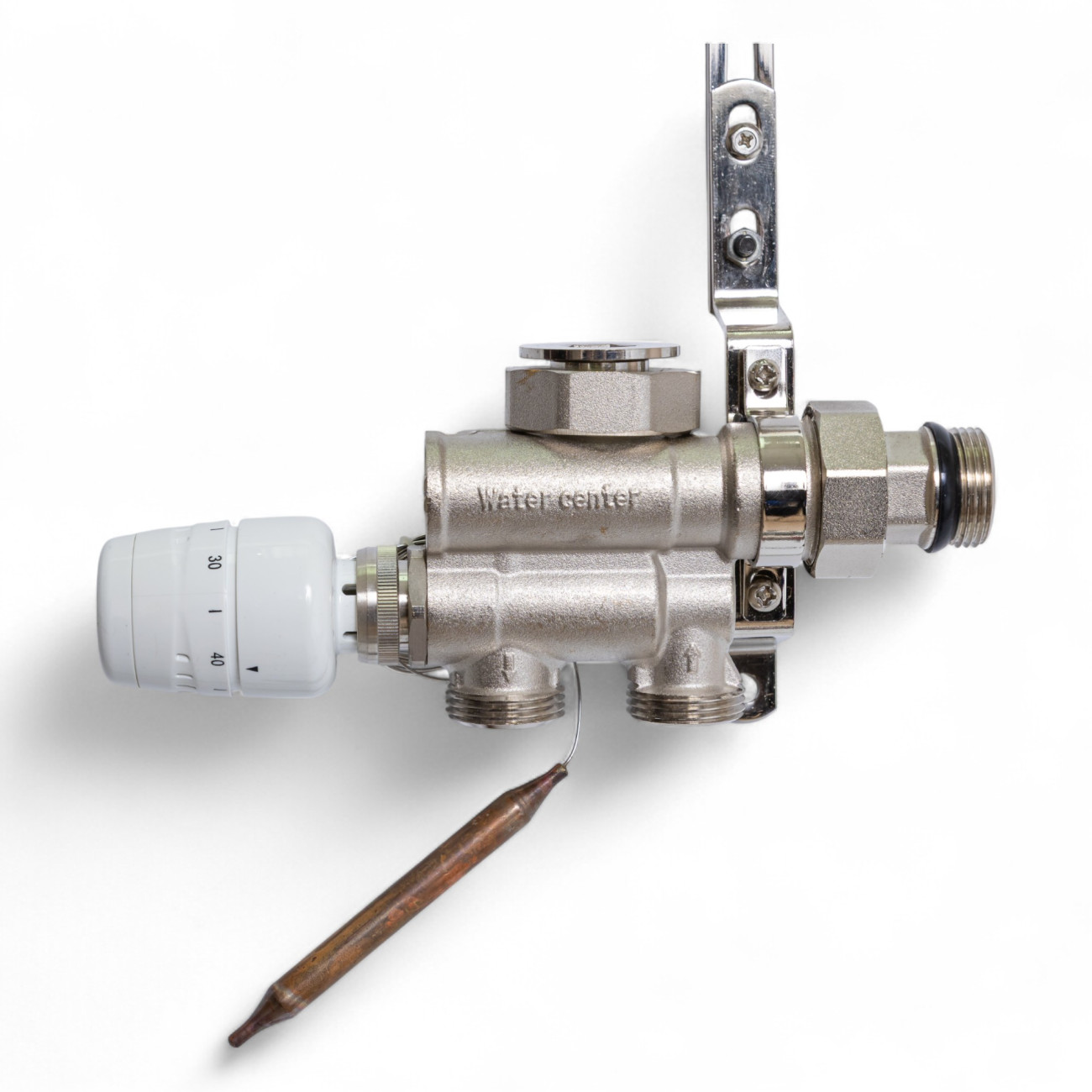

3. Нижній з’єднувальний елемент з накидною гайкою для насосу, клапаном та підключенням подачі та звороту
4. Розповітрювач

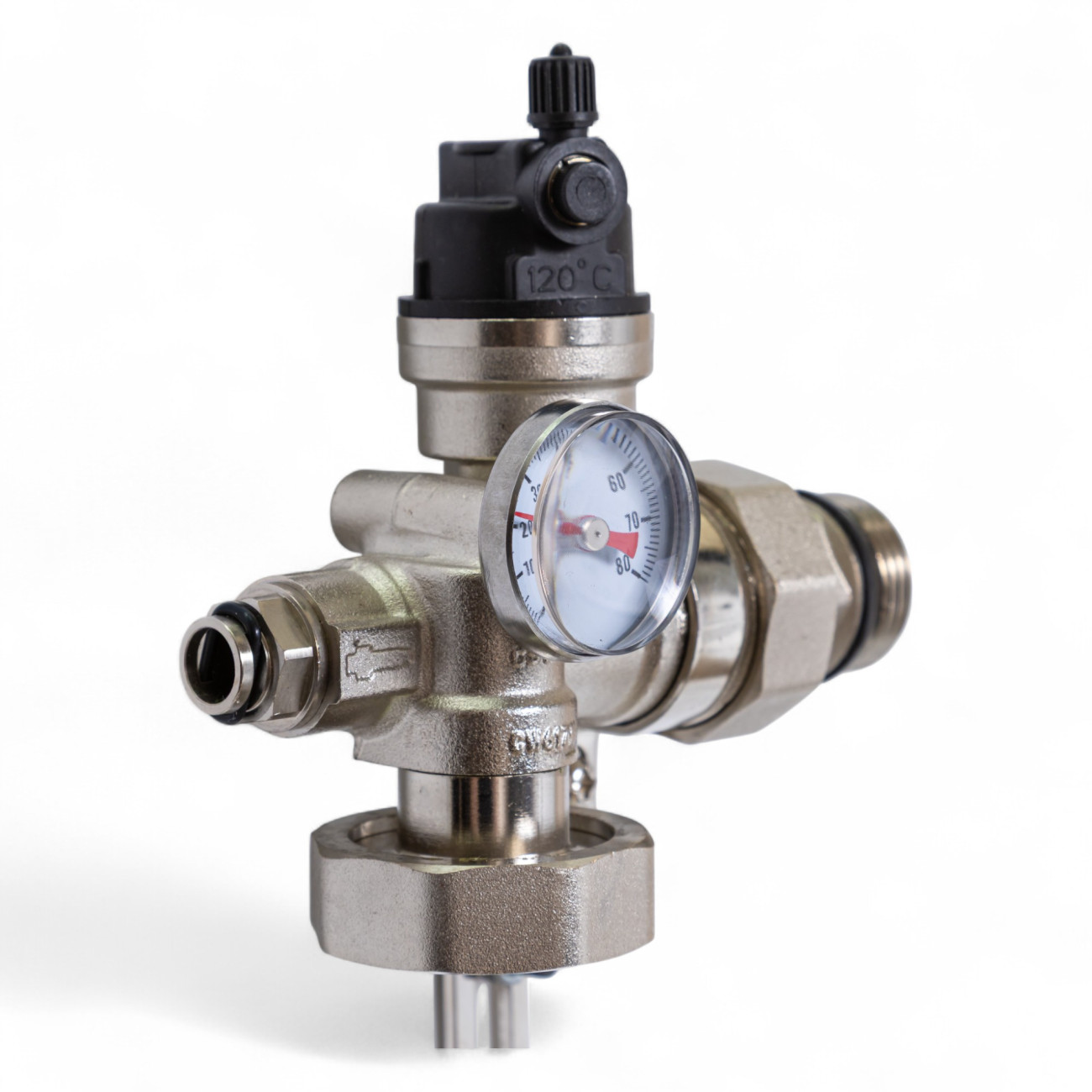

5. Верхній з’єднувальний елемент з накидною гайкою для насосу та місцем під термометр
6. Настінне кріплення змішувального вузла

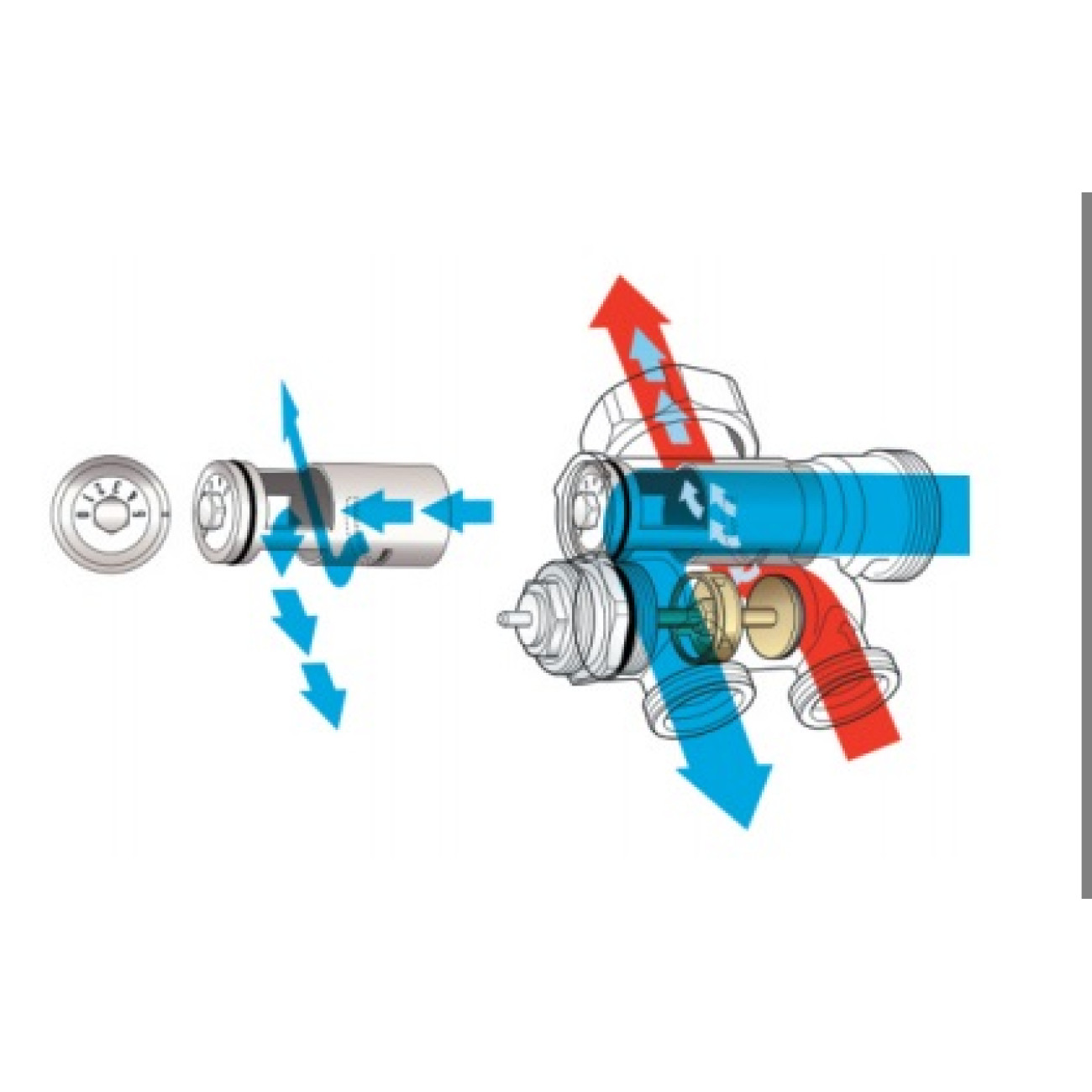

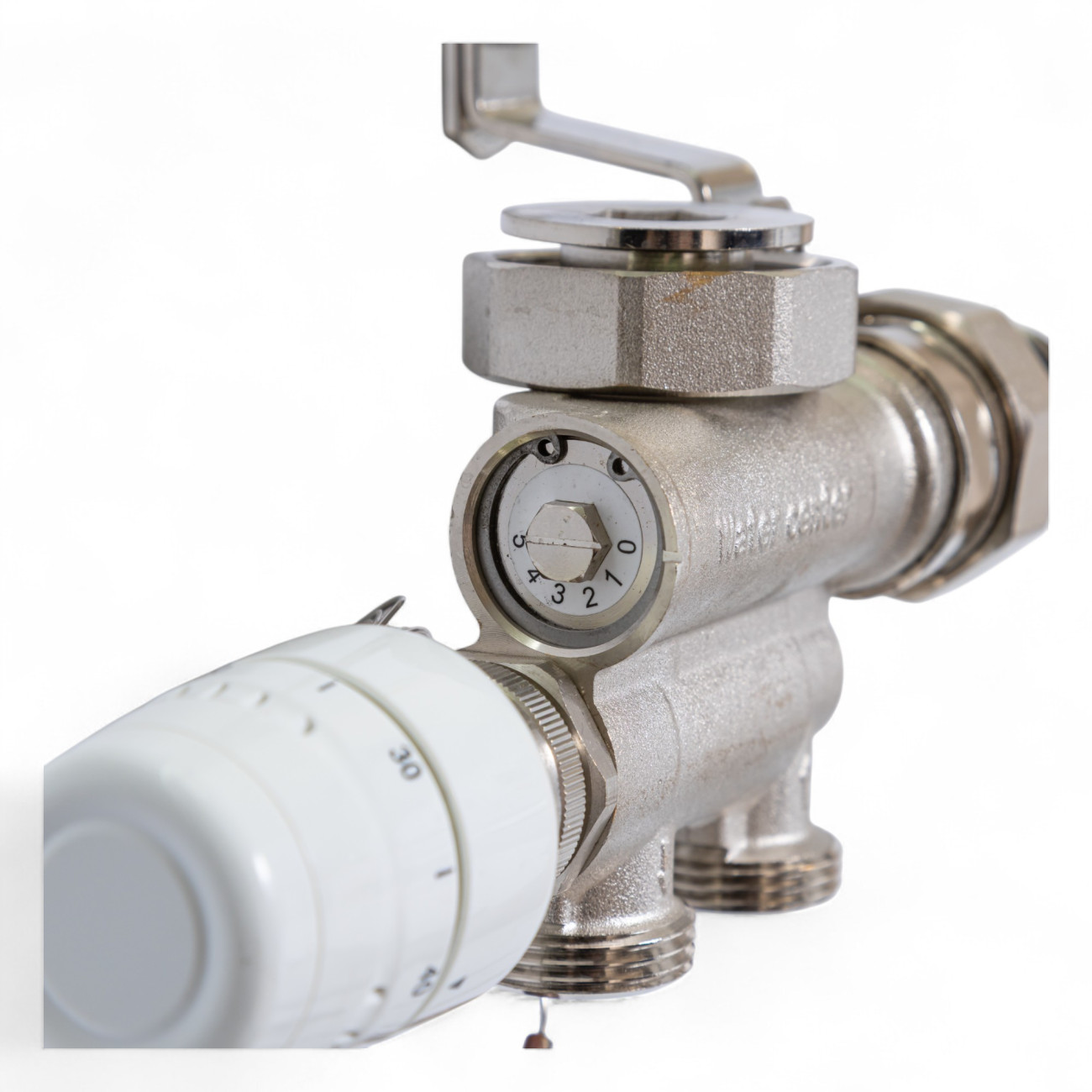

7. Байпасний калібрувальний клапан (регулювання об’єму теплоносія зворотнього потоку, що йде знову на подачу)
