3-ходовой шаровой клапан н/з 3/4" DN20 с электроприводом Tervix Pro Line ORC 3-way

3-ходовой шаровой клапан н/з 3/4" DN20 с электроприводом Tervix Pro Line ORC 3-way — предназначен для установки в системы отопления, вентиляции и кондиционирования (HVAC), фанкойлы, соларные системы, системы автоматического управления водоснабжением, системы нагрева воды и прочее, в качестве переключающих элементов. SPST и могут работать от любого термостата или переключателя.

Принцип действия

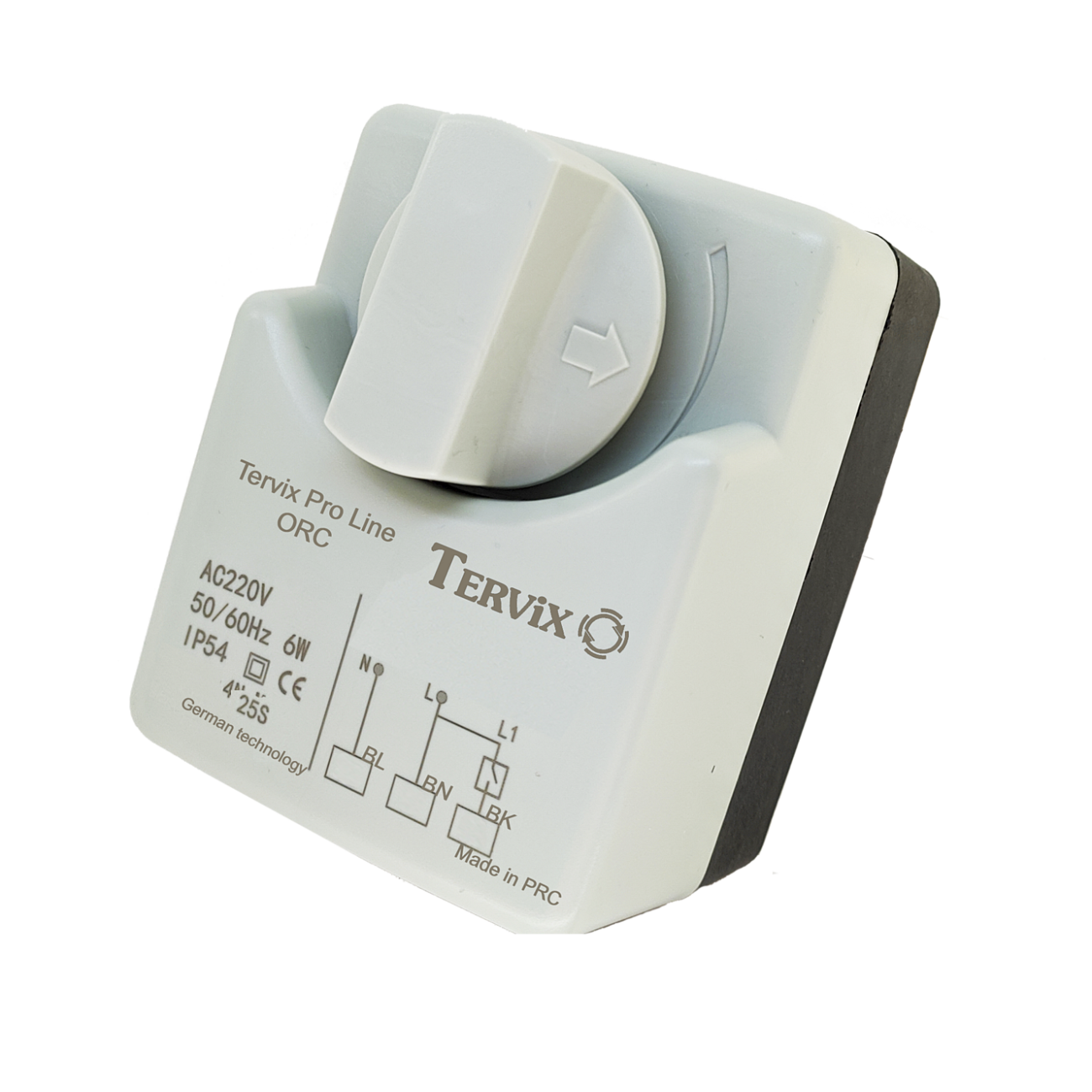

Клапан с приводом имеет исходное положение «проходной» – когда фаза (L) подается только на коричневый провод. При подаче напряжения на управляющий черный провод привод поворачивает шток клапана на 900 и переключает поток жидкости в другую ветвь. При снятии напряжения с управляющего черного провода – клапан возвращается в исходное положение. Текущее положение клапана определяется положением ручки на приводе. Если ручка расположена перпендикулярно клапану - проходной. Если ручка выровнена вдоль клапана – 900. То есть стрелка указывает какой протечок сейчас закрыт.



Достоинства:

1. Индикация открыта/закрыта
2. Ручное управление
3. Легкий монтаж/демонтаж привода
4. Гарантия 2 года

Монтаж/демонтаж привода:
Внимание! Привод может быть установлен на клапане только в одном положении из-за формы штока клапана и седла привода. Чтобы не повредить корпус привода, рекомендуется перед монтажом клапана демонтировать привод.
Демонтаж: открутите накидную гайку и снимите привод с клапана. Монтаж – соедините седло привода со штоком клапана и закрутите накидную гайку.



Эксплуатация:
Пулевые клапаны ORC состоят из двух основных элементов: клапана и электрического привода. Клапаны ORC разрешается устанавливать без электрического привода. После установки клапана привод можно установить в любое время. При эксплуатации привод может быть заменен без необходимости слива теплоносителя или остановки системы. При сбое питания пуля клапана останется в последнем положении. Чтобы открыть или закрыть клапан вручную, нужно нажать на ручку и повернуть ее в нужном направлении. После восстановления электроснабжения клапан самостоятельно вернется к автоматической работе.
