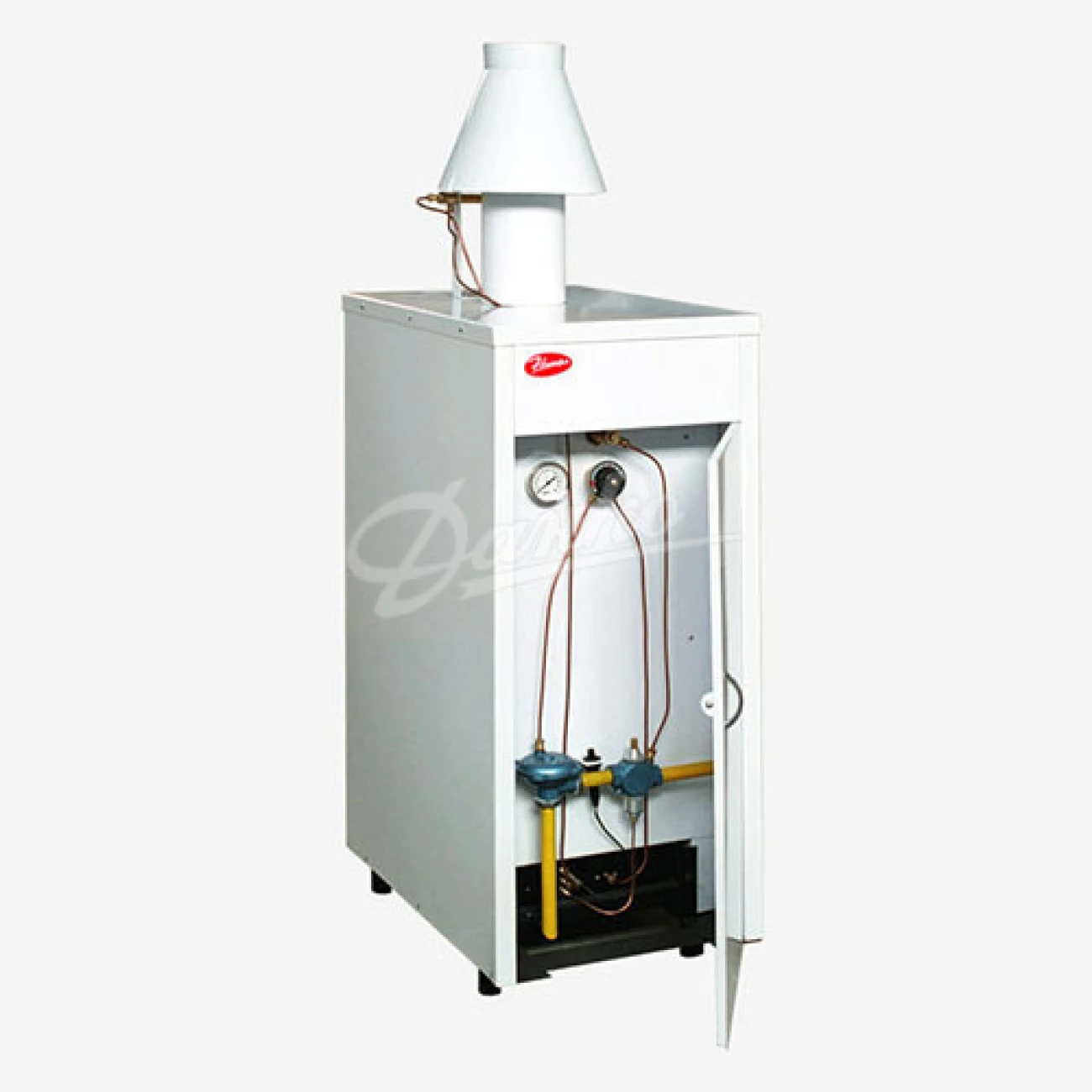

Газовий котел Данко Рівнетерм 40В Каре

Данко Рівнетерм 40В Каре – двоконтурний газовий котел, призначений для теплопостачання індивідуальних житлових будинків та споруд комунально-побутового призначення, обладнаних системами водяного опалення з примусовою або природною циркуляцією, а також для гарячого водопостачання на господарські потреби. Теплообмінник котла виконаний із сталі товщиною 3 мм і огорнутий шаром теплоізоляційного матеріалу. Особливість даної серії котлів – використання дефлектора для покращення тяги.

   Котел обладнаний сучасною газовою автоматикою Каре (Польща). Позитивним моментом конструкції котла є можливість управління роботою котла за допомогою кімнатних температурних програматорів.


Конструкція котла

1 - корпус; 2 - топка; 3 - пальник основний; 4 - газохід конвективний; 5 – газохід (дефлектор); 6 - труби димогарні; 7 - кожух декоративний; 8 - дверцята; 9 - колектор; 10 - оглядовий отвір; 11 - патрубки для приєднання до системи опалювання; 12 - патрубок відводу продуктів згорання; 13 – пальниковий пристрій; 14 - термоелектромагнітний клапан; 15 - мембранний клапан; 16 - терморегулятор; 17 - датчик від закипання води; 18 - датчик тяги; 19 - евакуаційний пальник; 20 - п’єзоелектрод; 21 - термопара; 22 - запалювальний пальник; 23 - п’єзозапальничка; 24 - зʼєднувальні труби; 25 - теплоізоляція; 26 - патрубок для приєднання до газової магістралі; 27 - покажчик температури; 28 - патрубок для під’єднання до системи гарячого водопостачання; 29 - водонагрівач; 30 - регулятор тиску газу.
