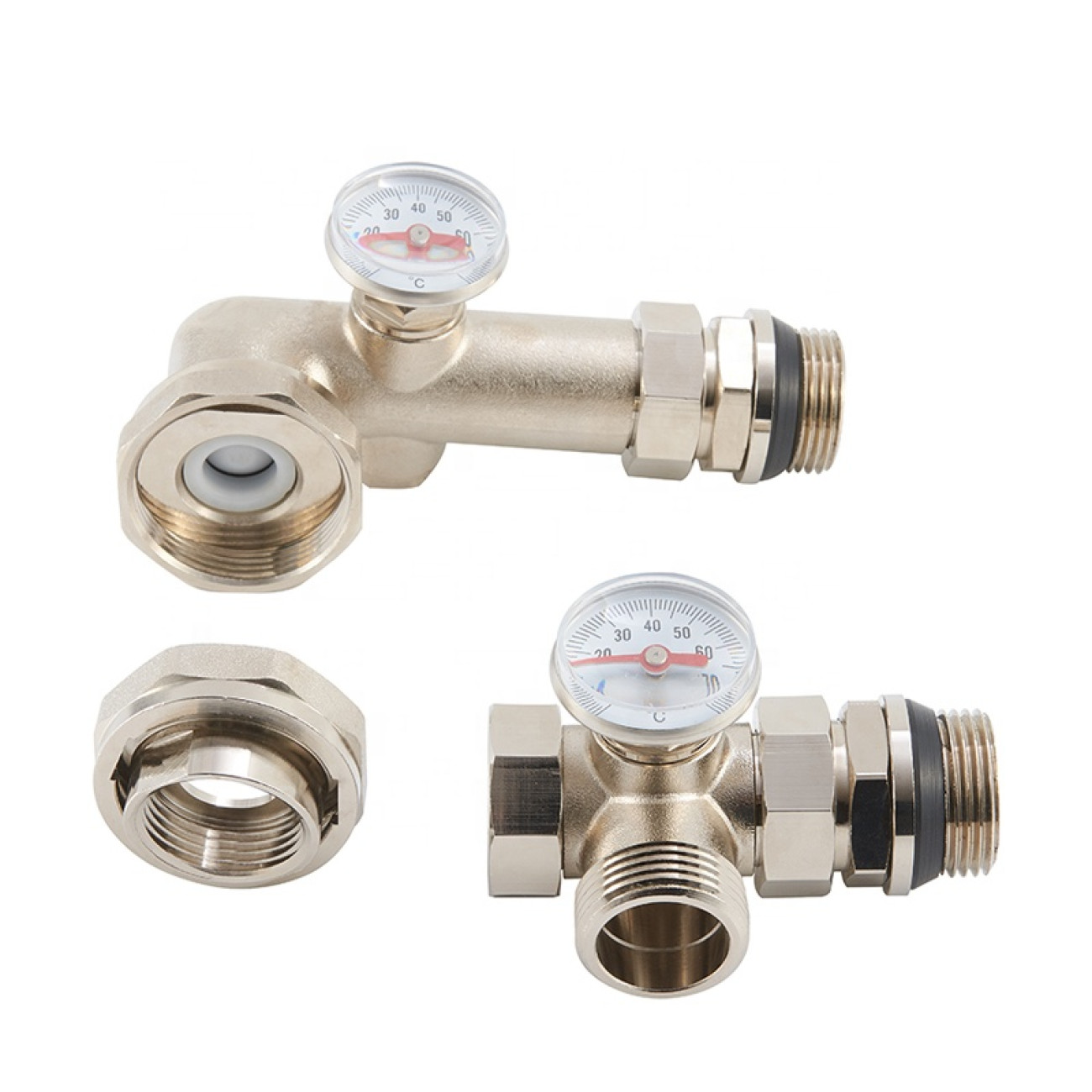

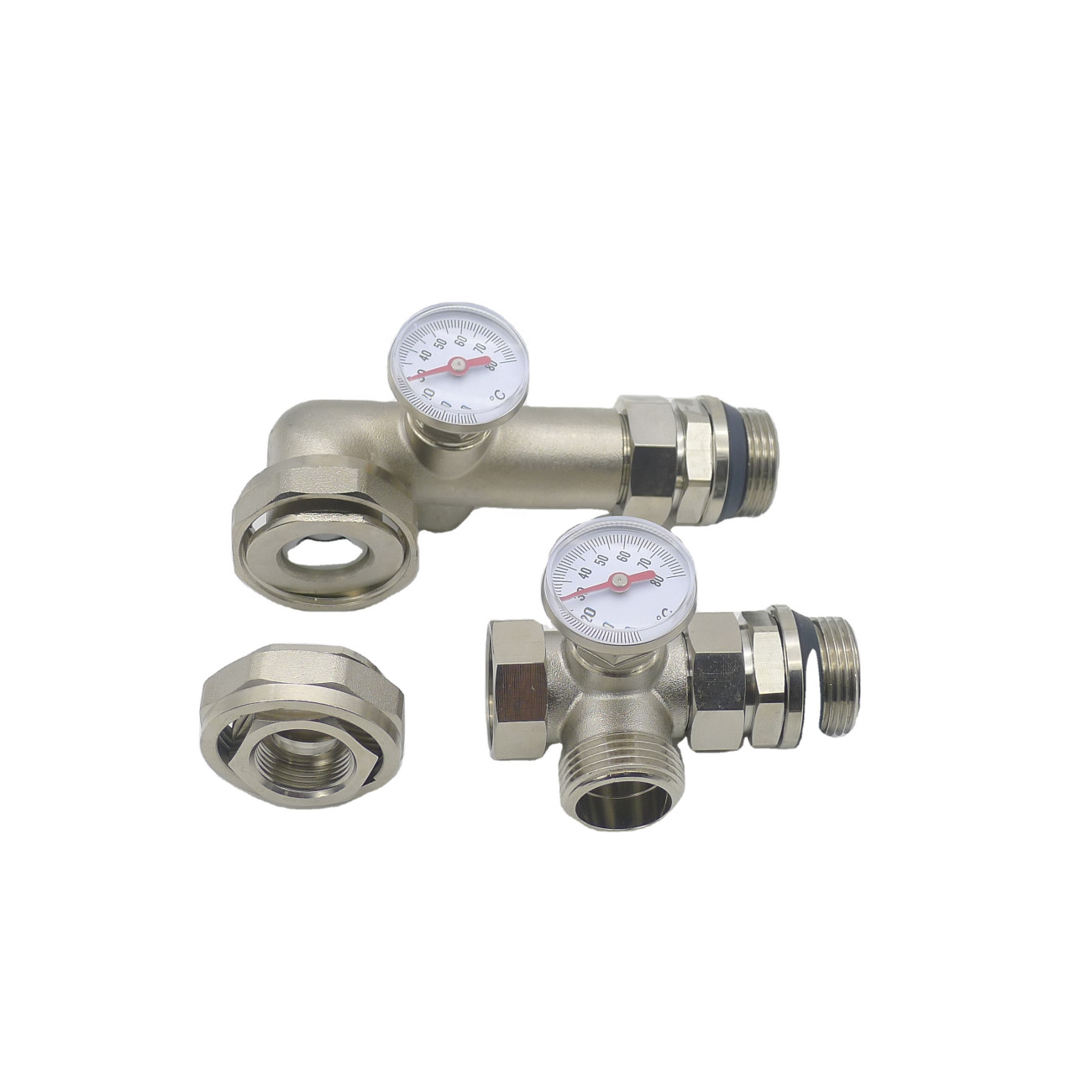

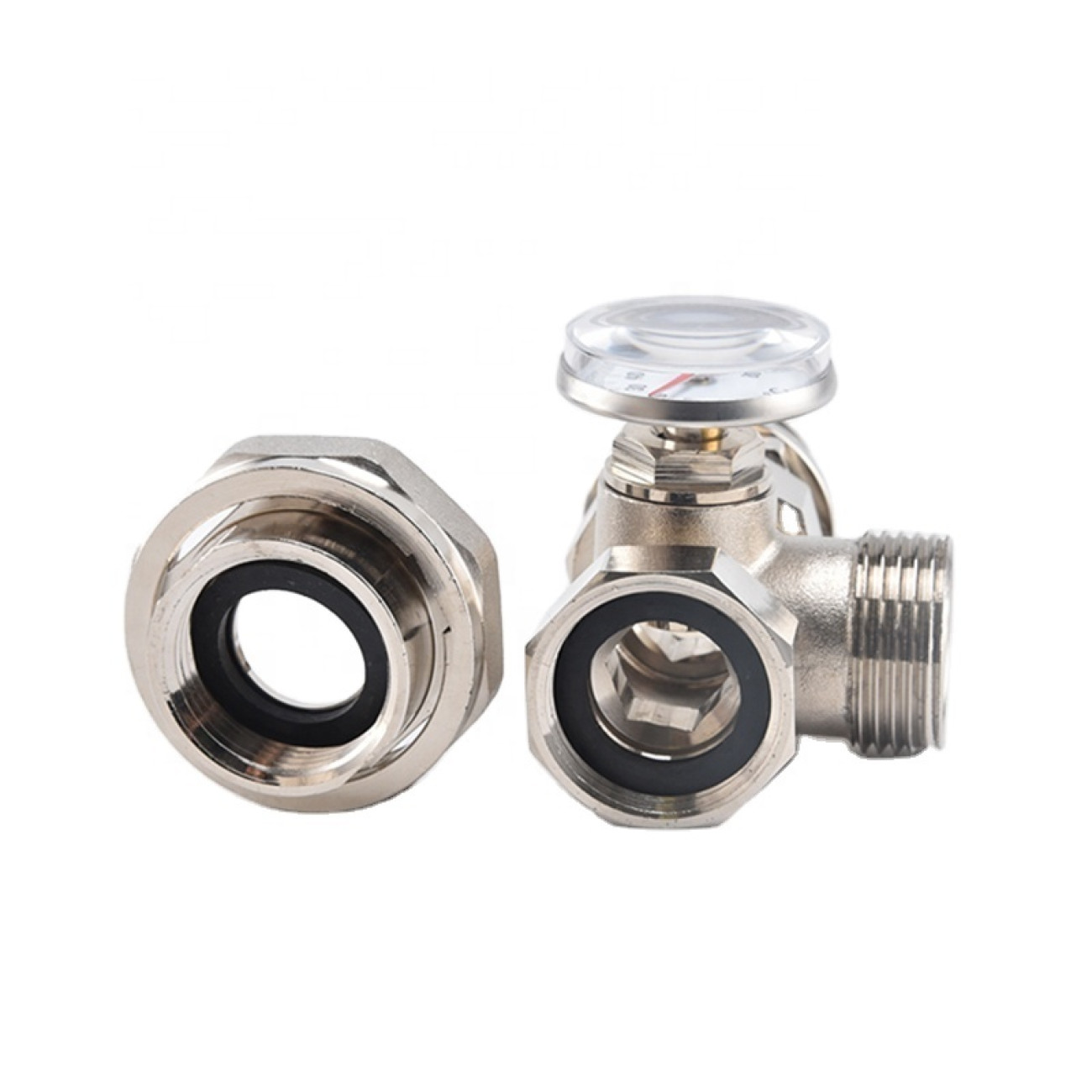

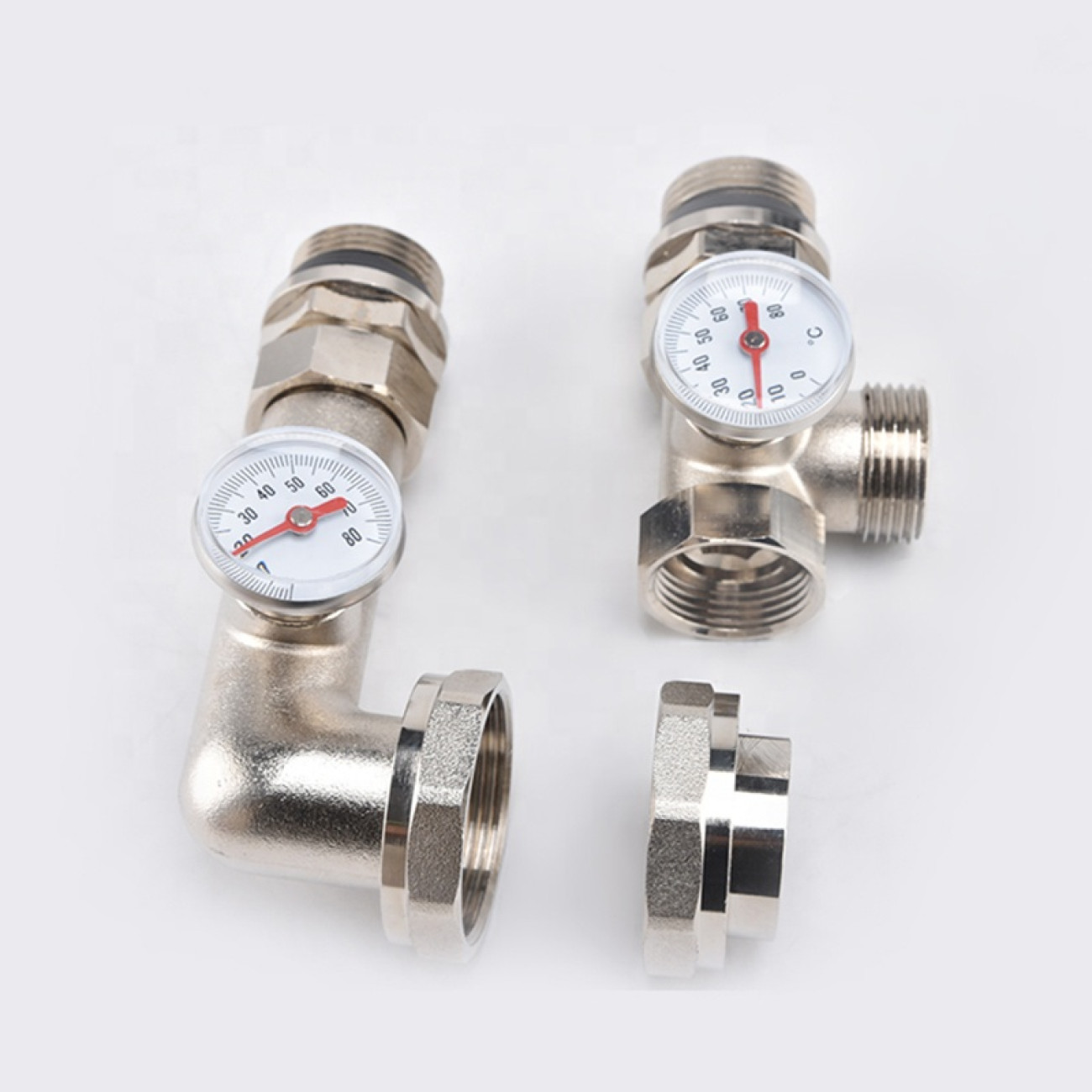

Смесительный узел 1" для теплого пола Tervix Pro Line Mixset без насоса

521311 Смесительный узел 1" для теплого пола Tervix Pro Line Mixset без насоса. Смесительный узел разработан как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. Он используется для подготовки теплоносителя к заданной температуре. в систему обогрева. узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.

Принцип действия
Теплоноситель, подаваемый из источника тепла, поступает на термостатический клапан (в комплект не входит). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обращение со стороны гребенки) в термостатическом клапане. Температура теплоносителя на выходе регулируется термостатическим клапаном (в комплект не входит). Также, для визуального контроля температуры теплоносителя, на подаче и обороте предусмотрены термометры (4). Остатки теплоносителя на обороте (5) подаются на догрев к источнику тепла. После термостатического клапана теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку.

Подключение
Смесительный узел должен быть подключен к отопительной системе со стороны источника тепла – наружная резьба 1''. Рекомендуем использовать смесительный клапан ATM 561 (Afriso) и шаровые краны для подключения узла к источнику тепла и распределительной гребенки. Смесительный узел соединяется с распределительной гребенкой наружной резьбой 1''. На смесительный узел можно установить циркуляционный насос с базой 130 и 180 мм. Насос крепится двумя накидными гайками.
