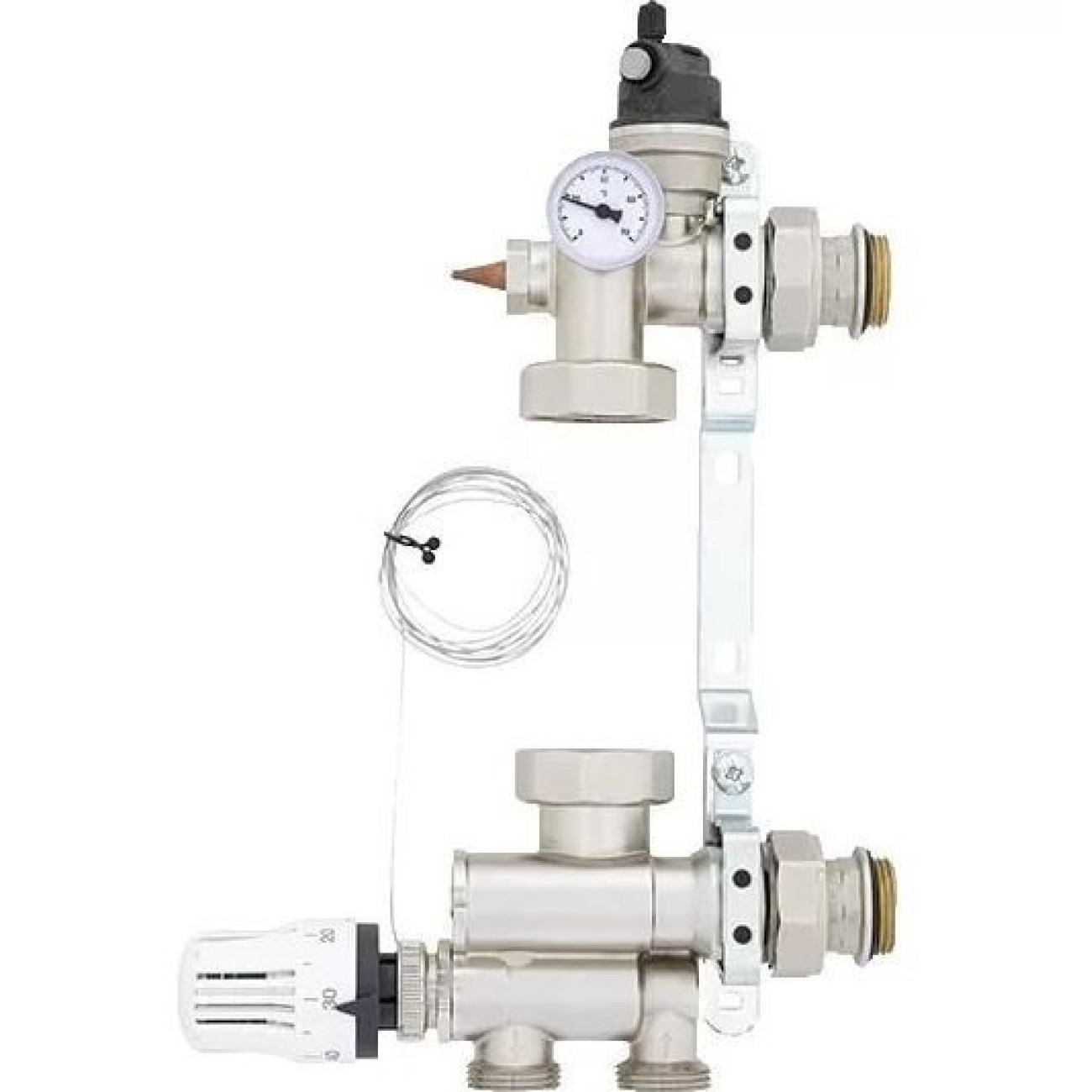

Смесительный узел Tervix Pro Line для теплого пола без насоса с термоголовкой

Смесительный узел разработан как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. Он используется для подготовки телоносителя до заданной температуры, который затем
подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.

Теплоноситель, подаваемый из источника тепла, поступает на нижний соединительный элемент (2), к которому подсоединена термоголовка (3), а выносной «баллон» размещается в гильзе в верхнем соединительном элементе (1). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обращение со стороны гребенки) в нижнем соединительном элементе (2). Температура на выходе регулируется термологовкой (3). Также для визуального контроля температуры теплоносителя предусмотрен термометр (4). Далее теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку. Остатки теплоносителя подаются обратно к источнику тепла. Для пояснения узла предусмотрен распылитель (5). Для крепления узла к стене в комплекте идет специальный крепеж (6).


1. Термометр
2. Термоголовка 20...60°С с выносным баллоном
3. Нижний соединительный элемент с накидной гайкой для насоса, клапаном и подключением подачи и оборота
4. Распределитель
5. Верхний соединительный элемент с накидной гайкой для насоса и местом под термометр
6. Настенное крепление смесительного узла
7. Байпасный калибровочный клапан (регулировка объема теплоносителя обратного потока, идущего снова на подачу)
